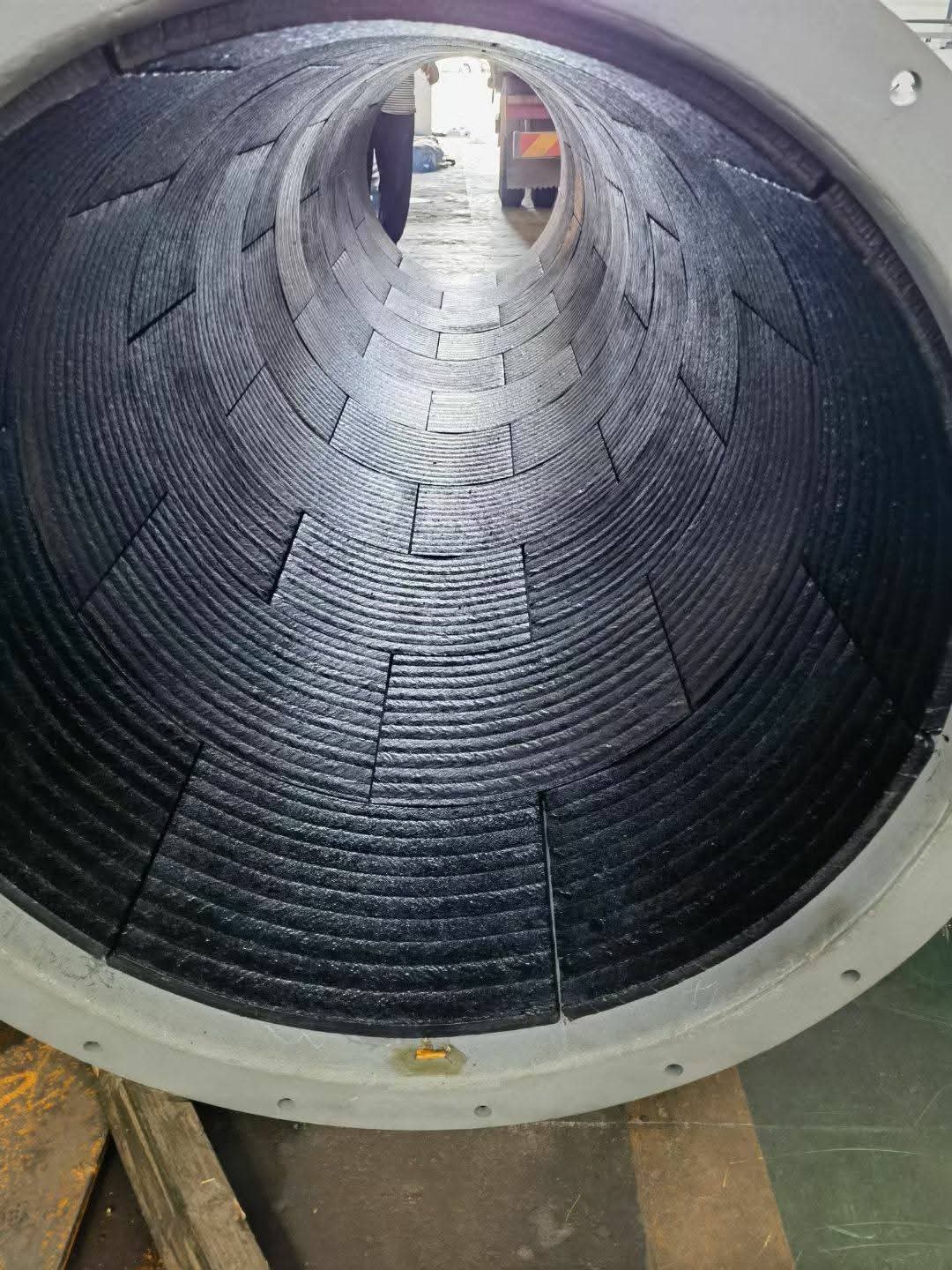

Ống chịu mài mòn lớp phủ là ống composite, trong đó lớp hợp kim có độ cứng cao được phủ lên bề mặt ống thép thông qua quá trình phủ. Ưu điểm cốt lõi của nó nằm ở sự kết hợp giữa độ bền của ma trận thép cacbon với độ bền cao của lớp chống mài mòn, giúp cải thiện đáng kể khả năng chống mài mòn.
Ống chống mài mòn ốp được làm từ thép cacbon như Q235 và 16Mn, lớp hợp kim chống mài mòn được phủ lên thành trong hoặc thành ngoài của ống bằng thiết bị ốp hoàn toàn tự động CNC.
Hợp kim cacbua Hromium: Độ cứng của ống chịu mài mòn lớp vỏ đạt HRC58-64, khả năng chống mài mòn gấp 20-30 lần so với ống thép thông thường. Thích hợp cho môi trường chịu mài mòn cao (như vận chuyển chất thải mỏ);
Gang đúc hàm lượng crom cao: Ống chịu mài mòn lớp vỏ chứa 25-35% Cr, tạo thành cấu trúc cacbua dạng mạng có khả năng chịu va đập tuyệt vời. Thường được sử dụng làm ống dẫn tro xỉ trong các nhà máy nhiệt điện.
Hợp kim gốc niken: Ống bọc chống mài mòn duy trì độ ổn định ở nhiệt độ cao (trên 800°C) và môi trường ăn mòn, khiến chúng phù hợp với ngành công nghiệp hóa chất.
Lớp ốp và vật liệu nền tạo thành liên kết luyện kim ở cấp độ nguyên tử, với cường độ liên kết vượt xa so với quy trình đúc ly tâm hoặc lót cao su, loại bỏ xu hướng vỡ ra của các ống composite truyền thống.
Ống bọc chống mài mòn được cắt bằng phương pháp cắt plasma hoặc cắt hồ quang carbon, góc rãnh được kiểm soát ở mức 30°-45° để đảm bảo độ sâu thâm nhập đạt tiêu chuẩn trong quá trình hàn tiếp theo và tránh các khuyết tật thâm nhập không hoàn toàn.
Thông số hàn: dòng điện 200-300A, điện áp 22-28V, nhiệt độ giữa các đường hàn ≤150℃, làm mát chậm sau khi hàn để giảm ứng suất
Với thiết kế vật liệu cứng và linh hoạt cùng tính kinh tế trong toàn bộ vòng đời, ống hàn chống mài mòn đã trở thành sản phẩm được ưa chuộng cho các giải pháp chống mài mòn trong các lĩnh vực công nghiệp như khai thác mỏ, điện, hóa chất và vật liệu xây dựng.
